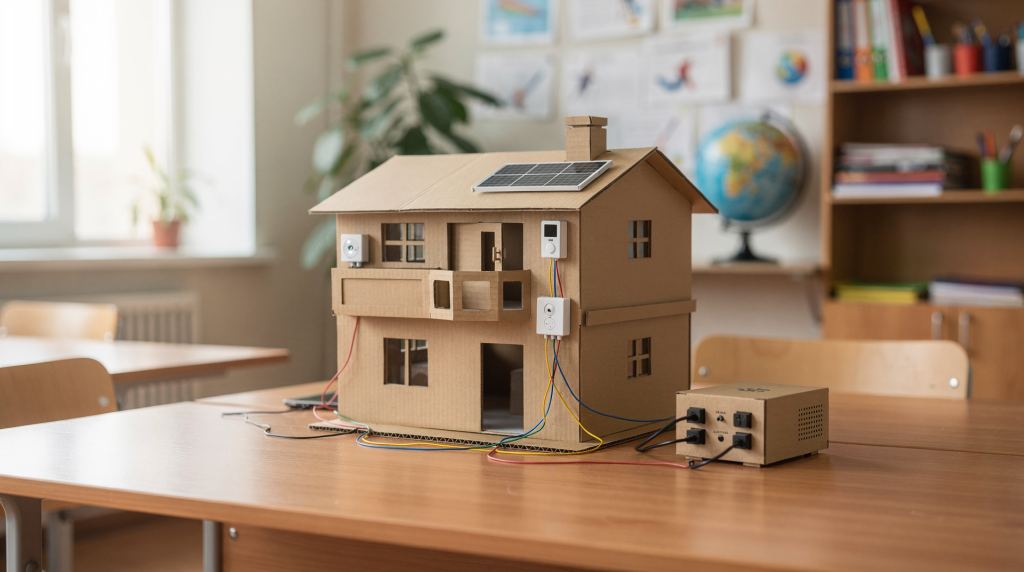

Проектная работа «Умный дом из картона»: постановка цели, гипотеза, презентация

Когда школьник берётся за проект «Умный дом», перед ним встают сразу три задачи: придумать конструкцию, подружить её с электроникой и оформить всё так, чтобы на защите было что показать и о чём рассказать. Картон здесь — не компромисс, а осознанный выбор: он позволяет быстро прототипировать, легко править ошибки и не бояться испортить дорогой материал. При этом модель получается достаточно жёсткой, чтобы держать сервоприводы, датчики и плату Arduino.

За годы работы с детскими проектами я убедилась: картонный «Умный дом» закрывает дефицит осмысленных инженерных кейсов в школе. Дети не просто клеят стены — они проектируют систему, которая реагирует на среду: включает свет по датчику движения, открывает дверь по сигналу, выводит температуру на дисплей. А попутно осваивают логику исследовательской работы: от гипотезы до анализа ошибок.

В этом материале — полный методический разбор проекта: как сформулировать цель под возраст, какие гипотезы работают, из чего собрать корпус, как подключить электронику и выстроить защиту. Всё с привязкой к российским реалиям: доступные магазины, типовые ошибки, требования к оформлению.

Почему картонный «Умный дом» — идеальный проект для школы

Тема Smart Home давно переросла IT-конференции и стала частью школьной повестки. Но настоящая автоматизация жилого пространства тянет за собой серьёзный бюджет: контроллеры, исполнительные устройства, сенсоры с промышленным интерфейсом. Школе такое не потянуть, да и не нужно на старте. Картонная модель решает проблему входа: она визуализирует инженерную логику на дешёвых и доступных компонентах.

Умный дом — это жилой объект, организованный для проживания людей при помощи автоматизации и высокотехнологичных устройств, способный распознавать ситуации и реагировать на них для обеспечения ресурсосбережения, удобства и безопасности [2].

В учебном проекте мы сознательно сужаем определение до работающего макета:

• Физическая модель: дом из картона с прорезанными окнами, дверными проёмами и внутренним объёмом под электронику.
• Система управления: датчики температуры, движения, освещённости и исполнительные механизмы — светодиоды, сервопривод двери, зуммер.
• Алгоритм: простые логические цепочки вида «Если датчик X зафиксировал Y → выполнить действие Z».

Такой подход даёт ребёнку право на ошибку: не сработал датчик — проверяем контакты и код, а не ищем короткое замыкание в настоящей проводке. При этом модель не игрушечная — она по-настоящему реагирует на стимулы, и это для детей самое ценное.

Педагогическая ценность проекта

Этот проект работает на развитие ключевых компетенций, требуемых ФГОС:

На практике это означает, что обычная поделка перестаёт быть «ремеслом» и становится учебным проектом. Ребёнок, который вырезал стену и приклеил на неё датчик, уже понимает, зачем нужен зазор под сервопривод и почему провод от датчика нельзя пускать внатяг. За каждым действием стоит задача: моторика при вырезании, основы физики при сборке цепи, работа с чертежом на этапе разметки, алгоритмическое мышление при написании кода.

Этап 1. Постановка цели и формулировка гипотезы

Самая распространённая ошибка — браться за клей и картон до того, как сформулирована цель. Дети горят желанием строить, но без документальной рамки проект рассыпается: непонятно, что доказываем, зачем ставим датчик и почему выбрали именно такую конструкцию. Поэтому проектная деятельность всегда начинается с текста.

Как правильно поставить цель

Цель должна быть конкретной, измеримой и достижимой. Она отвечает на вопрос: «Что я создам и какую проблему решу?». Формулировка «сделать умный дом» не годится — она слишком размыта и не даёт критериев для оценки результата.

Примеры грамотных целей:

1. Для начальной школы (1–4 класс):
«Создать макет дома из картона с автоматической системой освещения, которая включается при нажатии на кнопку, чтобы продемонстрировать принцип работы электрической цепи».

2. Для средней школы (5–8 класс):
«Разработать и изготовить функциональную модель «Умного дома» из картона с датчиком температуры и автоматическим управлением вентилятором (сервоприводом) для демонстрации принципов терморегуляции».

3. Для старшей школы (9–11 класс):
«Спроектировать и реализовать прототип системы безопасности «Умного дома» на базе Arduino с датчиком движения и сигнализацией, интегрированной в картонный макет, для анализа эффективности бюджетных решений в автоматизации».

Критерии качественной цели:

• Конкретика: чётко указано, что именно будет сделано (макет, прототип, система).
• Материал: указан основной материал (картон).
• Функция: описана работающая функция (освещение, вентиляция, сигнализация).
• Результат: ясно, что проект будет демонстрировать (принцип работы, эффективность, безопасность).

Формулировка гипотезы

Гипотеза — это научное предположение, которое проверяется в ходе работы. В инженерных проектах она часто звучит как утверждение о связи между конструкцией и функцией. Это не гадание, а осознанное предсказание, основанное на понимании физики процесса.

Структура гипотезы: «Если мы [сделаем действие X], то [получим результат Y], потому что [обоснование Z]».

Примеры гипотез для проекта:

• «Если мы интегрируем в картонный макет датчик освещённости и подключим его к светодиодной лампе, то система будет автоматически включать свет в темноте, что подтвердит возможность создания бюджетной системы энергосбережения на базе простых компонентов».
• «Если мы используем картон повышенной плотности (двухслойный) для стен дома, то конструкция сможет выдержать вес электроники и сервопривода без деформации, что позволит создать надёжный прототип для демонстрации».
• «Если мы запрограммируем алгоритм «открыть дверь при обнаружении движения», то модель сможет имитировать систему безопасности, доказывая, что даже простые механические решения могут повысить уровень защиты».

Важно: гипотеза не обязана подтверждаться. Если в ходе работы выяснилось, что картон всё-таки прогнулся под весом мотора — это не провал, а ценный инженерный вывод. В проекте так и пишем: «Гипотеза не подтвердилась в полной мере, так как…», и следом предлагаем решение (усиление бальсой, изменение конструкции крепления). Жюри такой подход ценит выше, чем приглаженный отчёт без ошибок: он показывает способность к анализу.

Этап 2. Планирование и подготовка материалов

Проект «Умный дом» находится на стыке двух стихий: мягкий податливый картон и жёсткая требовательная электроника. Без чёткого плана эти две составляющие начинают конфликтовать: провода торчат, датчики не влезают, корпус ведёт от лишнего отверстия. Поэтому подготовительный этап критически важен.

Чек-лист материалов и инструментов

Ниже — список, проверенный на реальных проектах и адаптированный под российские реалии. Все позиции доступны в магазинах «Леонардо», «Все для творчества», на маркетплейсах или в локальных хобби-точках.

Материалы для корпуса:

• Картон: упаковочный от коробок (толщина 2–3 мм) или специальный модельный. Для стен рекомендую двухслойный — он держит геометрию и не играет под нагрузкой [3].
• Клей: горячий клей-пистолет для быстрой фиксации и прочности; «Титан» или ПВА для декорирования и обтяжки тканью [6].
• Режущие инструменты: канцелярский нож со сменными лезвиями для точного вырезания окон и дверей, ножницы для крупных прямых резов [5].
• Декор: цветная бумага для обтяжки краёв и маскировки рваных срезов картона, ткань, кружево, акриловые краски, флок для имитации газона [3][5].
• Усиление: бальса (тонкая древесина) или пластиковые трубочки для перемычек в оконных проёмах и крепления моторов [3].

Электронные компоненты (бюджетный вариант):

• Микроконтроллер: Arduino UNO или совместимый аналог — «сердце» умного дома [4].
• Расширитель: I/O expansion shield для удобства подключения проводов.
• Датчики: DHT11 — датчик температуры и влажности [4]; инфракрасный датчик движения/присутствия; датчик вращения для имитации ручки двери [4].
• Исполнительные механизмы: сервопривод для автоматического открывания двери [4]; светодиоды синий и красный для имитации освещения и сигнализации [4]; зуммер для звуковой сигнализации [4].
• Дисплей: I2C LCD модуль для вывода данных (температура, статус) [4].
• Питание: батарейный отсек на 9В или 4×1.5В либо USB-кабель для подключения к ноутбуку.

Инструменты для электроники:

• Паяльник для надёжного соединения проводов (если не используются готовые разъёмы).
• Монтажный провод.
• Дрель или шило для проделывания отверстий в крыше и стенах под провода [1].

Пошаговый план работы (Roadmap)

Разбивка проекта на логические блоки помогает школьнику не утонуть в объёме задач и сдать всё в срок. План можно повесить над рабочим столом и отмечать пройденные этапы.

1. Подготовительный этап (1–2 дня): изучение литературы и видеоуроков по теме «Умный дом» [2]; постановка цели и формулировка гипотезы; выбор дизайна дома — эскиз, чертёж.
2. Конструкторский этап (3–5 дней): создание чертежа деталей — размеры стен, крыши, основания [5]; вырезание деталей из картона; сборка каркаса с использованием горячего клея [1]; усиление конструкции бальсой в проёмах [3].
3. Электронный этап (3–4 дня): схема подключения компонентов к Arduino [4]; программирование алгоритма работы датчиков и исполнительных механизмов; тестирование электроники отдельно от корпуса.
4. Интеграция и декор (2–3 дня): установка электроники внутрь картонного дома; проведение проводов через отверстия в крыше и стенах [1]; декорирование — обтяжка бумагой, покраска, создание ландшафта [3].
5. Оформление и презентация (2 дня): подготовка паспорта проекта; создание презентации со слайдами, фото и видео работы; подготовка речи для защиты.

Этап 3. Конструирование макета: от чертежа до сборки

Картон прощает многое, но не терпит небрежности. Если вырезать стены на глаз, дом получится кривым, а электроника просто не встанет на посадочные места. Поэтому начинаем с чертежа, даже если кажется, что проще сразу резать.

1. Создание чертежа и эскиза

Понравившийся эскиз можно скачать из интернета или нарисовать самостоятельно — главное, чтобы он был выполнен в масштабе [6].

Алгоритм расчёта размеров:

• Определите ширину стенки. Например, 14 см.
• Прибавьте к ширине 2 см для основания — чтобы стены стояли на нём устойчиво. Получаем сторону основания: 14 + 2 = 16 см.
• Если стенки по ширине одинаковые, основание будет квадратным — 16×16 см [5].
• Высота стен без учёта крыши — 14 см.
• Крыша треугольная или двускатная. Высота треугольника зависит от желаемого угла наклона и должна быть увязана с общей пропорцией.

Совет: распечатайте чертёж на бумаге А4, вырежьте детали — окна и двери прорезайте канцелярским ножом — и склейте бумажный макет для проверки размеров. Если всё сошлось, переносите на картон. Это экономит материал и нервы [5].

2. Вырезание деталей

Канцелярский нож с острым лезвием — основной инструмент для окон и дверей. Ножницы подойдут только для крупных прямых линий, но и они могут дать «волну» на краях.

• Важно: окна и двери вырезайте аккуратно, чтобы края были ровными. Рваные края картона потом придётся маскировать цветной бумагой или тканью — это лишний этап, которого можно избежать [5].
• Усиление: для оконных и дверных проёмов используйте полоски бальсы толщиной 3 мм или пластиковые трубочки. Приклейте их на горячий клей внутрь проёма — картон перестанет прогибаться и держит геометрию даже при активной эксплуатации [3].

3. Сборка корпуса

Сборку ведём от основания вверх — так проще контролировать вертикаль.

1. Основание: вырежьте квадрат или прямоугольник по чертежу.
2. Стены: приклейте стены к основанию горячим клеем. Наносите клей на рёбра и точечно внизу — этого достаточно для прочного соединения [1].
3. Углы: чтобы угол выглядел аккуратно, используйте метод обтяжки цветной бумагой. Вырежьте полоску шириной 2,5 см и высотой стены — 14 см. Сложите полоску пополам вдоль. Одна половинка клеится на край первой стенки, вторая — на край второй. Получается ровный, усиленный бумагой угол [5].
4. Крыша: закрепите специальный брусок внутри дома, чтобы прикрепить треугольник крыши. Фиксируйте уголки крыши горячим клеем, выставляя ровно [1]. Особенность умного дома: если датчики нужно вывести наружу — например, на крышу, — сделайте отверстие дрелью или шилом заранее. Провода проводите аккуратно, без натяга [1]. Если крыша должна открываться для доступа к электронике, сделайте её на петлях: клей наносите только на одну половину, вторую оставляйте свободной [1].

4. Декорирование

Дом должен выглядеть как архитектурный объект, а не как складская коробка. При этом декор не должен мешать работе электроники — это важный баланс.

• Цветовая гамма: выбирайте лаконичную гамму из 4–5 цветов. Стены — один цвет, крыша — второй, наличники — третий, основа — четвёртый, декор — пятый [5]. Больше — уже пестрота.
• Имитация материалов: для эффекта кирпичной кладки заполните пустоты и срезы картона самозатвердевающей глиной, промежутки между кирпичами — интерьерной шпатлёвкой, излишки уберите влажной тряпочкой [3]. Газон: на основу — клей ПВА, посыпьте флоком, добавьте сухую траву для объёма [3]. Дорожка: кусочки пенополистирола создают фактурную поверхность [3].
• Окрашивание: крышу красьте акриловой краской, стены слегка тонируйте жидко разбавленной краской — так поверхность не будет выглядеть плоско и однотонно [3].

Этап 4. Интеграция электроники и программирование

Это момент, когда модель оживает. Для детей он самый захватывающий: дом начинает реагировать на движения, температуру, поворот ручки — и становится понятно, ради чего всё затевалось.

Схема подключения (на примере Arduino)

Ниже — типовая схема, основанная на реальных ученических проектах [4]:

Алгоритм работы (логика):

1. Система безопасности: если датчик движения обнаружил объект → зуммер звучит, красный светодиод включается.
2. Терморегуляция: если температура по DHT11 выше 25°C → сервопривод открывает «форточку», имитируя вентиляцию.
3. Управление доступом: если датчик вращения повёрнут → сервопривод открывает дверь.

Программирование

Для школьных проектов оптимальна среда Arduino IDE. Код пишется на упрощённом C++, и даже пятиклассник после пары занятий способен собрать работающий скетч.

Пример структуры кода (псевдокод):

void setup() {
  // Инициализация портов и датчиков
  pinMode(ledRed, OUTPUT);
  pinMode(buzzer, OUTPUT);
  servo.attach(servoPin);
  dht.begin();
  lcd.init();
}

void loop() {
  // Считывание данных с датчиков
  int motion = digitalRead(irSensor);
  float temp = dht.readTemperature();

  // Логика безопасности
  if (motion == HIGH) {
    digitalWrite(ledRed, HIGH);
    tone(buzzer, 1000);
  } else {
    digitalWrite(ledRed, LOW);
    noTone(buzzer);
  }

  // Логика терморегуляции
  if (temp > 25) {
    servo.write(90);  // Открыть форточку
  } else {
    servo.write(0);   // Закрыть
  }

  // Вывод на дисплей
  lcd.print("Temp: " + String(temp));
  delay(500);
}

Важный нюанс: провода должны быть аккуратно уложены внутри корпуса. Используйте дрель или шило, чтобы сделать отверстия в крыше и стенах для вывода проводов к наружным датчикам [1]. Если провод проходит через картон, обязательно укрепите край отверстия клеем — иначе картон начнёт расслаиваться от вибрации сервопривода.

Этап 5. Оформление проекта и подготовка презентации

Презентация — это не просто сопровождение, а способ показать, что ребёнок понимает, что он сделал и зачем. Слайды должны рассказывать историю: от проблемы к решению, через трудности к выводам.

Структура паспорта проекта (для отчета)

Паспорт проекта — это документ, который сдаётся на проверку. Он должен быть структурирован так, чтобы проверяющий мог быстро найти все ключевые элементы:

1. Титульный лист: название проекта, автор, класс, школа, год.
2. Введение: актуальность темы — почему «Умный дом» важен сегодня; цель проекта; гипотеза.
3. Основная часть: описание этапов работы — чертёж, материалы, сборка; схема электроники и код программы; фотографии процесса.
4. Результат: описание функционала модели; проверка гипотезы — подтвердилась или нет; выводы — что получилось, что можно улучшить.
5. Приложения: ссылки на видео работы модели, скриншоты кода.

Структура презентации (слайды)

Оптимальный объём — 5–7 слайдов. Дальше внимание аудитории рассеивается.

Советы для спикера:

• Не читайте со слайдов — слайды это визуальная поддержка, а не суфлёр.
• Покажите модель в действии. Если есть возможность — включите свет или откройте дверь прямо в аудитории.
• Используйте термины правильно: «датчик», «сервопривод», «алгоритм», «интерфейс». Владение понятийным аппаратом добавляет веса выступлению.
• Будьте уверены: вы эксперт в своём проекте, вы знаете о нём больше, чем кто-либо в зале.

Типовые ошибки и важные нюансы

За годы наблюдений за детскими проектами накопился целый список повторяющихся ошибок. Лучше знать о них до того, как они испортят модель за день до защиты.

1. Ошибки в конструировании

2. Ошибки в электронике

3. Ошибки в оформлении

• Переспам терминов: не нужно писать «умный дом» в каждом абзаце. Используйте синонимы: «автоматизированная система», «прототип», «модель». Текст становится чище и профессиональнее.
• Вода в тексте: избегайте фраз «я очень старался», «это было трудно». Пишите факты: «на сборку ушло 5 дней», «использовался двухслойный картон». Конкретика убеждает лучше эмоций.
• Неполная проверка гипотезы: если гипотеза не подтвердилась, не скрывайте это. Честный анализ ошибки — это научная зрелость, и жюри её ценит.

FAQ: Ответы на частые вопросы

Вопрос: Можно ли сделать «Умный дом» без Arduino?
Ответ: Да. Для начальной школы вполне работают механические переключатели — кнопка включает свет, и этого достаточно для демонстрации принципа электрической цепи. Но для полноценной автоматизации с датчиками и алгоритмами Arduino — лучший вариант по соотношению цена/возможности [4].

Вопрос: Какой картон лучше использовать?
Ответ: Упаковочный картон от коробок толщиной 2–3 мм — самый доступный и при этом достаточно жёсткий. Для ответственных узлов — двухслойный картон. Если важен внешний вид без дополнительной обработки, можно взять специальный модельный картон из хобби-магазина [3][5].

Вопрос: Сколько времени занимает проект?
Ответ: В среднем 10–15 дней при работе по 1–2 часа в день. Подготовительный этап — 2 дня, конструирование — 5 дней, электроника — 4 дня, декор и оформление — 3 дня. Сроки можно сжимать или растягивать в зависимости от возраста и подготовки ребёнка.

Вопрос: Что делать, если гипотеза не подтвердилась?
Ответ: Это не провал, а научный результат. В проекте так и описываем: «Гипотеза не подтвердилась, так как картон прогнулся под весом мотора. Решение: мы усилили конструкцию бальсой». Такой подход демонстрирует умение анализировать и решать проблемы — а это и есть главная цель проектной деятельности.

Вопрос: Как защитить проект, если модель не работает в классе?
Ответ: Запишите видео работы модели заранее и включите его на презентации. В тексте паспорта объясните причину сбоя и предложите решение. Жюри оценивает не только результат, но и процесс, и способность к рефлексии.

Заключение

Проект «Умный дом из картона» — это не просто поделка с лампочками, а полноценный инженерный кейс, который учит мыслить системно. Ребёнок проходит путь от эскиза до работающего прототипа, попутно осваивая черчение, электронику, программирование и научную документацию. Картон здесь — не ограничение, а преимущество: он дёшев, доступен и позволяет быстро переделывать неудачные узлы.

Главное в этом проекте — не красивая коробка, а система, которая работает. Постановка цели, формулировка гипотезы, планирование, конструирование, интеграция электроники и качественная презентация — это универсальный алгоритм, который пригодится и в других проектах, от робототехники до архитектурного макетирования.

Следуя этой инструкции, вы создадите не просто поделку, а учебный проект, соответствующий требованиям ФГОС и способный стать основой для дальнейшего изучения автоматизации и робототехники.

Чек-лист для успешной сдачи проекта:

• ✅ Цель и гипотеза чётко сформулированы.
• ✅ Чертёж и эскиз готовы.
• ✅ Материалы и инструменты подготовлены.
• ✅ Корпус собран и усилен.
• ✅ Электроника подключена и работает.
• ✅ Декор выполнен аккуратно.
• ✅ Паспорт проекта оформлен.
• ✅ Презентация готова и содержит видео работы.

Удачи в создании вашего «Умного дома»!
