МОЙ МОТОЦИКЛ
Шлем — это один из главных элементов экипировки каждого мотоциклиста. Но я не знал, что эго можно изготовить в домашних условиях самому. Хочу поделится с вами этой информацией, может пригодится.
И так несколько вариантов шлемов-«интегралов», разработанных московскими картингистами под руководством К. Кругликова. Эти шлемы (рис. 1) лучше, чем открытые, защищают голову спортсмена от травм. Так что их появление не дань эстетике (хотя и это немаловажно — выглядят «интегралы» намного лучше, чем стандартные «колпаки»), а результат возросших скоростей на авто- и мототрассах.
Но сначала о технике безопасности. Дело в том, что вы будете иметь дело со смолами, красками, растворителями, то есть с веществами, далеко не безвредными.
Перед началом работы руки необходимо намылить или покрыть силиконовым кремом; когда он высохнет, наденьте тонкие резиновые перчатки. Выклейку лучше всего производить на открытом воздухе, а если такой возможности нет, то под вытяжным колпаком и в респираторе. Чтобы не испортить одежду, пользуйтесь передником из прорезиненной ткани, клеенки или хотя бы полиэтиленовой пленки. При попадании смолы на незащищенные участки кожи немедленно удалите ее и промойте это место теплой водой с мылом.
При прорисовке внешнего вида «интеграла» не пытайтесь изобрести уже изобретенное, постарайтесь предварительно подобрать всю необходимую для проектирования шлема информацию — картинки и фотографии.
После ориентировочного определения прототипа изобразите внешний вид шлема в трех проекциях и приступайте к изготовлению болвана. Его основой может послужить трехлитровая стеклянная банка. Выделка формы «интеграла» выполнена с помощью пластилина (желательно твердого, предназначенного для художественных работ). Размеры болвана должны в точности соответствовать размерам шлема без всяких припусков. Ориентировочные габариты одного из самых простых шлемов показаны на рисунке 2.
Следующий этап — выклейка промежуточной матрицы. Она должна состоять из двух половин с отбортовками по плоскости разъема, толщина оболочки — 5-10 мм.
Можно выклеивать сразу обе половины матрицы, разделив их по плоскости разъема перегородкой из промасленной бумаги или тонкого картона, а можно наносить композит сначала на одну половину болвана с пластилиновой перегородкой на плоскости разъема. Затем, удалив пластилин и смазав отбортовку разделительной мастикой, выклеить вторую половину. Разделительная мастика — это раствор воска в бензине, эмульсия на основе поливинилового спирта или же паркетная паста, например «эдельвакс». Не снимая матрицы с болвана, просверлите в отбортовке пять-шесть отверстий 6 мм — под болты, стягивающие половины.
Не смущайтесь, что первая (промежуточная) матрица будет иметь поверхность, далекую от идеальной. Поскольку внутреннюю часть ее дорабатывать практически невозможно, надо сделать так, чтобы можно было работать с внешней поверхностью. Для этого в промежуточной матрице выклеивается «скорлупа», которая доводится до идеального состояния, и уже с нее снимается вторая (рабочая) матрица.
Оболочка шлема выклеивается из стеклоткани и эпоксидной (пластифицированной, в противном случае в смолу добавляется 3-5% дибутилфталата или 3-4% касторового масла) или полиэфирной смолы. Стеклоткань лучше всего заранее нарезать кусками 100х100 мм. Такие «салфетки» пропитываются смолой и укладываются в матрицу. Если вы захотите получить оболочку окрашенной, добавьте в смолу соответствующий пигмент. Толщина оболочки шлема должна быть около 4 мм. Для лучшего уплотнения структуры композита внутрь свежевыклеенной «скорлупы» закладывается камера от футбольного мяча и раздувается насосом.
Через два дня матрица снимается со «скорлупы», с последней ножовкой и напильником счищается «облой», и основной этап работы, таким образом, заканчивается.
Отделка начинается с тщательной обработки шлема шкуркой, после чего обнаруженные дефекты выравниваются нитрошпаклевкой. Шпаклевать лучше всего в несколько переходов, с промежуточным вышкуриванием.
Далее на оболочку следует нанести несколько слоев жидкой нитрошпаклевки, и после тщательной просушки «скорлупу» заравнивают водостойкими шкурками (с керосином или водой). Затем поверхность покрывается первым (проявочным) слоем краски. Обнаруженные дефекты выравниваются шпаклевкой и вновь обрабатываются водостойкой шкуркой до тех пор, пока поверхность не станет абсолютно ровной.
Заключительная операция — окраска шлема. Для этого подойдет практически любая эмаль — нитро-, глифталевая или же алкидная. Оболочка покрывается три-четыре раза, по возможности без непрокрасов и потеков. Сушить шлем следует, строго придерживаясь технологии сушки для данной краски. После просушки поверхность шлема полируется пастами до зеркального блеска.
Следующий этап — сборка «интеграла». Сначала по периметру нижней и передней частей шлема сверлится цепочка отверстий 1,5 мм. Расстояние между отверстиями — 10 мм, а от обреза шлема — 7-8 мм. Далее размечаются шесть отверстий для крепления защитного стекла и ремней. Отверстия под стекло размечаются таким образом, чтобы оно поднималось до положения, указанного на рисунке. Если шлем предназначен для мотоциклиста, то вместо 4 отверстий для крепления стекла на шлеме на уровне лба разделываются три отверстия под ответные части кнопок козырька и два — для крепления ремней. Расположение отверстий рассчитайте так, чтобы козырек не загораживал гонщику поле зрения. Ответные части кнопок можно закрепить болтами М4 с потайной головкой. После установки крепежа внутренняя часть «скорлупы» оклеивается кусочками мягкого пенопласта 40х40х20 мм, для чего воспользуйтесь клеем «88». Толщина брусков зависит от размеров головы гонщика. Наклеивать пенопласт необходимо, отступая от кромок шлема на 15 мм, — пришивать подкладку будет гораздо удобнее.
Ремни, подкладочный материал, кожа и искусственная кожа — все должно быть черного цвета — это и практичнее, да и выглядит такой цвет в сочетании с любой окраской шлема лучше всего. Ремни следует брать либо капроновые, либо нейлоновые, их ширина 20-25 мм при толщине 1-2,5 мм. Вполне подойдут, например, ремни от лыжных палок, наручных часов. Пряжка-застежка изготовлена из нержавеющей стали — проволоки 3 мм. К шлему ремни крепятся болтом с хромированной сферической головкой (резьба М5).
Подкладка представляет собой шапочку, сшитую в два слоя из трикотажной ткани. Ткань желательно использовать синтетическую. Между слоями укладывается поролон толщиной 10-20 мм, и подкладка прострачивается так, чтобы образовались симметричные утолщения в области затылка, скул и лба.
В нижней части шлема перед подбородком вместо подкладки крепится подогнанный по форме нижней части изделия брусок пенопласта, обтянутый кожей или кожзаменителем.
Подкладка вставляется в шлем и пришивается ниткой сквозь заранее просверленные отверстия. На переднюю и нижнюю части шлема надевается уплотнитель от дверей легковых автомобилей или приклеивается П-образный резиновый профиль.
Стекло вырезается по шаблону из целлулоида или ему подобного небьющегося материала толщиной 0,8—1,5 мм. Органическое стекло использовать не следует — это весьма опасно для глаз и лица гонщика. Кнопки устанавливаются на стекло таким образом, чтобы при поднимании вверх оно самопроизвольно не опускалось, особенно при езде. Для подгонки можно использовать фторопластовые шайбы.
Общую технологию изготовления «интегралов» смотрите на рисунках.
Информация взята из «Энциклопедия Технологий и Методик» Патлах В.В. 1993-2007 гг. Читайте и учитесь.
Источник
Как сделать мотоциклетный шлем из картона
Представляю вам подборку вело/мото шлемов. Шлемы эти как для новичков, так и для гуру пепакрафта. Их можно просто собрать и поставить на полку, а можно, если не лень, довести до ума и сделать полноценное средство защиты для своей черепушки.
Итак, первый мотошлем из бумаги прост, красив и лаконичен, как деревенская девушка)
В сборке прост, ибо состоит из крупных деталей. Располагается на 7 страницах и спокойно налезет на голову взрослому, еще и останется место для мягких подкладок.
Велошлем из бумаги сделать — bicycle helmet papercraft
Второй велошлем. Он еще проще первого, но у него есть приятный плюс в виде козырька. Собирается легко. Новичков может ввести в ступор отсутствие клапанов с тыльной части шлема. Занимает он всего 6 страниц, а по размерам спокойно налезет, на голову, как и первый шлем.
Велошлем своими руками — bicycle helmet pdo
Третий шлем уже даже не велошлем, а мотошлем со всеми причитающимися приблудами, включая очки и козырек. Занимает в pepakura 15 станиц, имеет массу мелких деталей и хорошую полигональность. Спокойно налезет на голову (не забываем про подкладки для мягкости).
Источник
Гардероб Мастер-класс 23 февраля Моделирование конструирование Шлем и меч русского богатыря Картон
Дорогие друзья! Очень рада поделиться с вами технологией изготовления вот таких шлемов для русских богатырей. И мечей к ним. Эти шлемы я сделала к празднику 23 февраля для мальчиков 4 класса. Шлемы делала сама. А с изготовлением мечей вполне справились дети с первого класса и выше. Желаю успехов в творчестве!
На обычном упаковочном картоне делаем вот такой чертеж. Обратите внимание, что ребра во внутреннем гофрированном слое картона направлены горизонтально.
Вырезаем развертку шлема с «ушками для склеивания». Не очень острым ножом делаем биговку (продавливание) между секторами шлема для лучшего сгибания.
Склеиваем сначала начало и конец развертки, нанося горячий клей на «ушко» для склеивания.
Затем склеиваем сектора развертки шлема встык также горячим клеем.
Если клеевые швы получились не очень аккуратными, можно заклеить их бумажным скотчем.
Размечаем вырез в шлеме со стороны лица.
И вырезаем его ножницами.
Для декора используем большие пуговицы, шнур, или другие подобные материалы. Наклеивам их горячим клеем, формируя узор по собственной фантазии.
Серебряной краской из баллончика тщательно прокрашиваем шлемы. Делать это нужно в респираторе. После окрашивания хорошо проветрить помещение. Краска сохнет достаточно быстро. Но лучше дать изделию просохнуть 5-10 часов.
Вот такая красота получилась!
Теперь приступим к изготовлению картонного меча.
Готовим две полосы картона (плотного, но не упаковочного). Длинная полоса 30х10 см, короткая полоса 20х10 см. Посередине каждой полосы чертим линию.
Длинную полосу сгибаем, предварительно сделав биговку неострым ножом. Короткую полосу разрезаем пополам по начерченной линии.
Смазываем клеем ПВА все части меча. Клея не должно быть очень много. И он должен быть хорошо размазан по всей поверхности картона. Иначе он размочит картон.
Длинную часть склеиваем, сложив по длине пополам. И кладем ее между двумя короткими полосами. Они тоже склеиваются. Длинная — это полотно меча, а короткие — это ограничитель рукоятки.
Получается вот такая заготовка меча. Так как клей ПВА не сразу схватывается и долго сохнет, заготовку нужно положить под пресс на несколько часов.
Ножницами вырезаем острие меча и придаем форму ограничителю и рукоятке.
Окрасить меч можно любыми красками. Серебряная или черная краска из баллончика придает мечу блеск. Также можно декорировать рукоятку узорами, аппликацией. Каждый хозяин меча с любовью создает его неповторимый облик.
Кстати, картонный меч с вырезанным острием вполне протыкает воздушный шарик. Можно устроить детям такой аттракцион.
Источник
Шлем Боба Фетта своими руками
Приветствую всех любителей самоделок!
Данную статью автор посвящает одному из персонажей из кинофильма «Звездные войны». А именно лучшему охотнику за головами своего времени – Бобу Фетту. В данной работе будет описан пошаговый процесс создания шлема нашего героя. Данный шлем можно будет использовать в дальнейшем, как один из видов головных уборов на такие праздники, как: Хеллоуин, или просто «приколоть» знакомых или родных. Его можно так же использовать как часть домашнего декора.
Для создания данной работы нам понадобится следующие материалы и инструменты.
Материалы:
— хороший плотный картон ;
— шпаклевка;
— термоклей;
— герметик;
— белый клей;
— краска нескольких цветов.
Инструменты:
— наждачная бумага;
— ножницы.
— канцелярский нож;
— клеевый пистолет.
За рубежом истинные любители «Звездных воин» проводят косплей-шоу. На просторах интернета очень много информации, которые посвящены этой тематики и данному герою .
Одним из таких людей является Alan Sinclair, который сделал несколько шаблонов, они и будут представлены в этой работе.
Шаблон 1 1.pdf [802.98 Kb] (скачиваний: 1203)
Посмотреть онлайн файл: 1.pdf
Шаблон 2 2.pdf [215.79 Kb] (скачиваний: 697)
Посмотреть онлайн файл: 2.pdf
Шаблон 3 3.pdf [39.51 Kb] (скачиваний: 689)
Посмотреть онлайн файл: 3.pdf
Их можно открыть при помощи такой программы, как Adobe Acrobat Reader. Выбираем один из нескольких представленных шаблонов, далее включаем принтер и распечатываем. Далее вырезаем все части (размеры даны в дюймах) и приклеиваем их на картон.

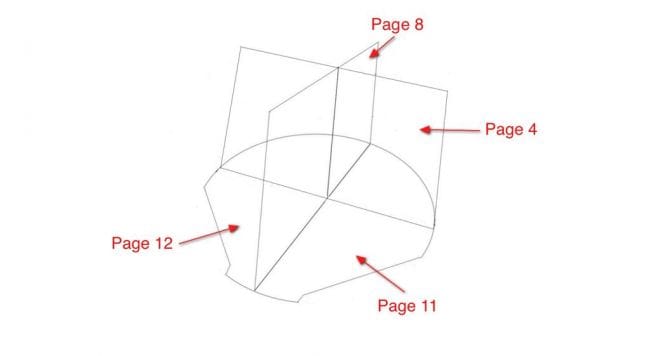

Начинаем делать форму шлема, берем шаблоны с таких страниц: (4, 8, 11, 12). Далее нужно склеить между собой остальные фрагменты со страниц 4 и 8, вырезая проем по центральным линиям на каждом из них. А теперь нужно соединить фрагменты со страницы 11 и 12 и приклейте их к 4 и 8.

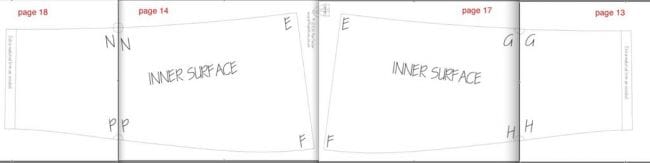

Абсолютно таким же способом можно сделать другую поверхность, тщательно ее приклеивая.

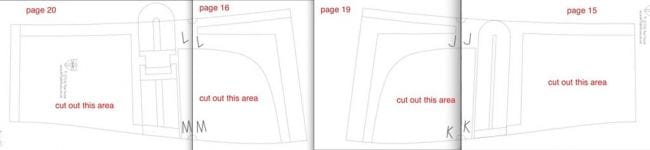

Затем вырезаем выемки для скул и приклеиваем к соответствующим частям из шаблонов, смазывая при этом внутреннюю часть термоклеем, а наружную часть белым .
Следующим шагом будет процесс создания верхней части, а именно купола.

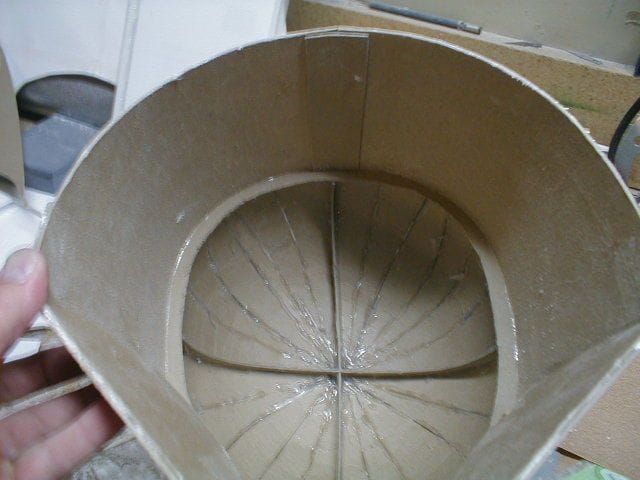

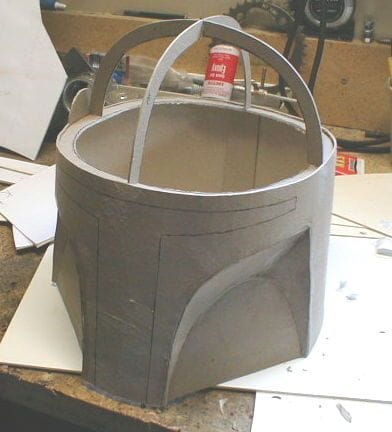

Делаем круглое кольцо из картона, и разрезаем на равные части. Клеим получившиеся полукольца. Они будут служить опорами купола, пример на фото.

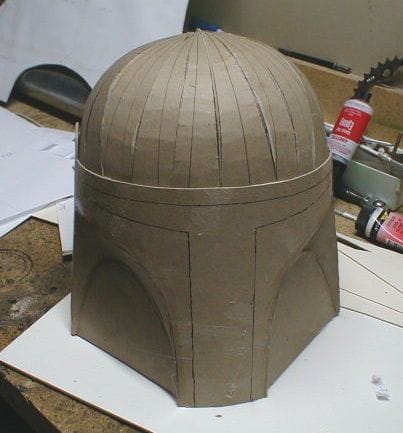

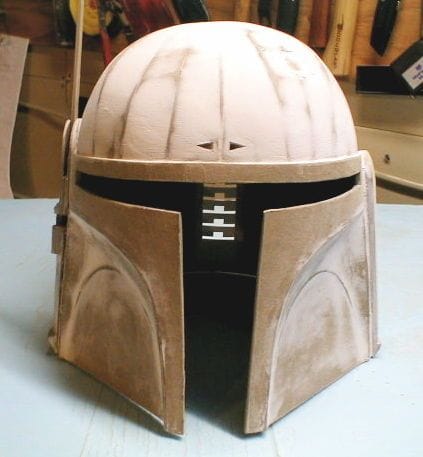

Постепенно переходим к завершению. Нам осталось доделать несколько деталей.

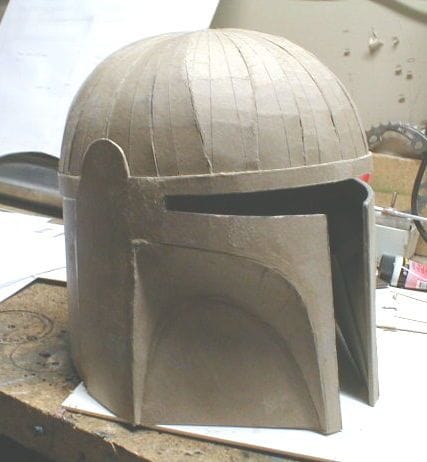

Делаем уши. Вырезая их из ламинированного картона и клеим к шлему.
Далее вырезаем из картона два небольших треугольника и клеим их у верхнего основания.

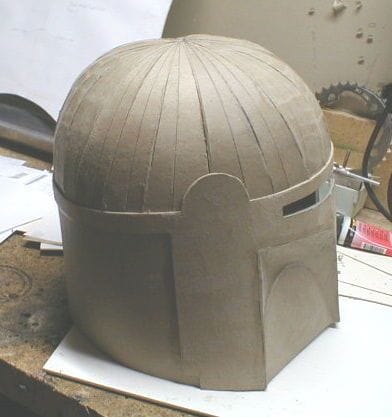

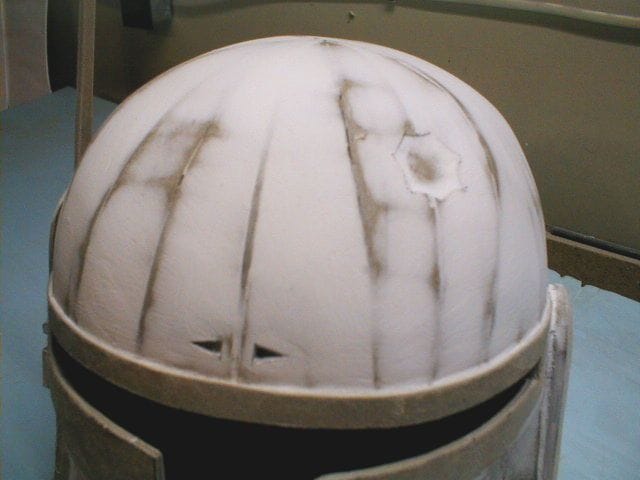

Теперь будем делать вмятину в верхней боковой части купола. Вырезая ее из картона и приклеиваем внутри. По окончанию шпаклюем и притираем наждачной бумагой.
С противоположной стороны так же нужно будет сделать прямоугольные прорези, пример на фото выше.
Когда со полностью шлемом закончили, проводим покрасочные работы.
Перед началом покраски смазываем поверхность шлема герметиком или же полиакриловым гелем для того чтобы шлем сделать более водоустойчивым. Затем наносим слой грунтовки и производим покраску с необходимый для нас цвет. Максимально пытаясь, повторит оригинал героя. В последующем вырезаем, и ставим тонированный пластик на лицевую сторону.
