Как сделать из бумаги будку тардис



ТАРДИС — машина времени из сериала «Доктор Кто»

Автор: alexlevchenko
Дата записи

Новый год – семейный праздник. И так повелось, что каждый год мы изготавливаем новогодние игрушки для «лесной гостьи». Всегда приятно смотреть на игрушки, что сделаны своими руками. В этом году было много различных вариантов новогодних упрощений. Мне захотелось изготовить «машину времени» из сериала «Доктор Кто».

Мы стараемся всегда изготавливать игрушки из 100% переработанного материала, что было найдено в доме или около него.

Это был первый раз, когда решил добавить в проект светодиод.

Перед Вами статья-руководство того, как сделать новогодние игрушки из подручных материалов.

Необходимые материалы:

• тонкая фанера для стен, пола, крыши;
• Краф-краски и маркер;
• Клей для дерева/клей для бумаги/ПВА/эпоксидный клей;
• Самоклеющаяся бумага;
• Небольшой крючок-петля;
• Пластиковая ручка;
• Белый светодиод;
• Инструментальное ассорти (плоскогубцы, кусачки, отвертка, канцелярский нож);

Шаг 1: Вырезаем стены, пол и крышу

Для телефонной будки возьмем несколько старых фанерных ящиков из овощей.

Удалим металлические скобы, что удерживают элементы вместе.

Выбираем только целые куски фанеры (без повреждений).

Шаг 2: Вырезаем распечатанные изображения

Нарисуйте шаблоны стен, пола, крыши. Один из шаблонов стены будет шире на 0,6 см, чем две другие стороны. Это сделано с учетом толщины материала. При вводе слова «ТАРДИС» поисковик выдает очень много картинок, поэтому проблем с внешним видом возникнуть не должно. Панели размерами 10*5 см. Взяв за основу размеры коробок, высота получилась порядка 9 см.

Используя шаблоны, вырежем панели, воспользовавшись настольной циркулярной пилой с режущим диском со средним зубом.

Соблюдайте предельную осторожность и пользуйтесь средствами индивидуальной защиты!

Поместим шаблон на фанере. Начертим вверху по две линии на каждой стороне, где будут размещаться окна. Затем вырежем окна, воспользовавшись стамеской.

Вырезаем стекла для окон. В качестве материала стекол используем полосками полупрозрачной пергаментной бумаги. Вместо пергамента можно взять пластиковую упаковку, слегка отшлифованную наждачной бумагой или обычную белую бумагу.

Крыша состоит из двух частей, которые будут склеены вместе. Воспользуемся ярко-голубыми, черными и серыми красками. Покрасим все части.

Приклеим окна на внутреннюю сторону каждой панели, после чего разрисуйте стекла черным маркером. Для «ТАРДИС» необходимо 6 стекол, на которых нанесем одну горизонтальную и несколько вертикальных линий. Их стоит рисовать с обеих сторон «стекла».

После этого нарисуем остальные элементы панелей с помощью маркеров. Для нижних квадратов левой стороны возьмем светло-голубой и черный цвет для верхних квадратов правой стороны. Все эти мелочи придадут «машине времени» особый шик.

Осталось поместить надпись «Полицейский участок».

Шаг 3: Вывески

Вывески наберем в Word и распечатаем на этикеточной бумаге. Нет необходимости печатать все, но мне хотелось посмотреть на все элементы.

Вход передняя дверь:

• POLICE TELEPHONE (Times New Roman 2)
• FREE (Times New Roman 3)
• FOR USE OF (Times New Roman 2)
• PUBLIC (Times New Roman 3)
• ADVICE AND ASSISTANCE OBTAINABLE IMMEDIATELY
• OFFICER AND CARS
• RESPOND TO ALL CALLS (Verdana 2)
• PULL TO OPEN (Verdana 3)

Полицейские отметки (таблица: 1 строка 3 колонки, ширина таблицы 4,5 см):

• POLICE (Verdana 13)
• PUBLIC CALL (Verdana 6)
• BOX (Verdana 13)

Распечатаем и вырежем этикетки, и приклеим их на панели.

Черный фон легко стирается, поэтому обращайтесь с ним осторожно. Покрытие лаком исправит данную проблему.

Шаг 4: Строим «ТАРДИС»

У машины времени вверху расположен белый и синий свет, который загорается в то время, когда происходит путешествие во времени. Поэтому в вершине будет располагаться светодиод.

Приклеиваем модифицированную свечку вовнутрь будки, а светодиод размещаем внутри пластиковой ручки, что будет располагаться в крыше.

Присоединим одну сторону петель к стене-панели. Можно воспользоваться маленькими гвоздями и обрезать излишки на внутренней стороне или же приклеить все с помощью эпоксидной смолы.

Поднимем крышу, разметим и вырежем паз для установки петель, но не устанавливаем её на крышу.

Определим центр на склеенной крыше и просверлим отверстие, что соответствует диаметру ручки в верхней части, после чего приклеим её.

Вкрутим маленький винт в верхнюю часть ручки.

Склеим стены с помощью столярного клея. Для того, чтобы удерживать конструкцию до полного высыхания воспользуемся резинками. Действуем осторожно, малейшая ошибка может все разрушить. Нанесем клей на основу – это придаст необходимую стабильность.

Когда корпус высохнет и затвердеет, установим крышу и приклеим все эпоксидным клеем. Приклеивать стоит при открытой крышке, чтобы случайно не замуровать всю конструкцию.

Настало время нанести лак и таким образом запечатлеть все детали.

Шаг 5: Светодиод на крыше

Тело свечи будет выступать основой. Выключатель будет размешен внутри будки и может быть приклеен к внутренней стороне откидывающейся крыше. Свеча мерцает желтым, поэтому нужно заменить светодиод. Напряжение питания и потребляемый ток диодов соответствуют друг другу.

Осторожно отрежем верхнюю часть свечи.

Нагреем припой и удалим желтый светодиод.

Извлечем белый светодиод.

Припаяем выводы белого светодиода к проводам свечи. Соблюдайте полярность .

Вставим светодиод в пластиковую ручку. После чего, с помощью эпоксидного клея приклейте колпачок. Проверьте зазор , в проекте пришлось сократить высоту, примерно 0,6 см. В противном случае, во время закрытие, крыша не будет полностью закрываться.

Приклеим магнит в угол, а тонкую шайбу на крышу. Все это будет держать конструкцию закрытой.

Шаг 6: Путешествие во времени

Все готово! У вас есть своя собственная машина времени. Пускай она и маленькая, но всегда, когда вы будете на её смотреть, ваши воспоминания будут переносить вас в приятные семейные хлопоты давно минувших дней.

Источник

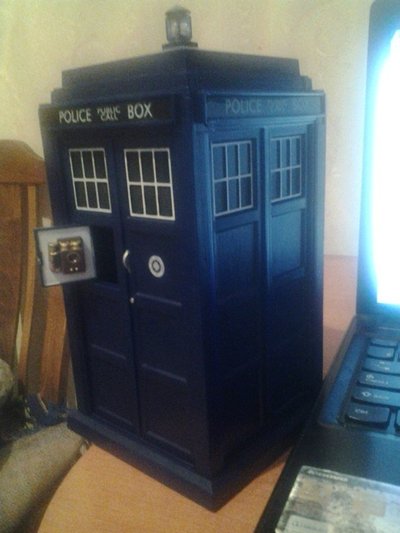

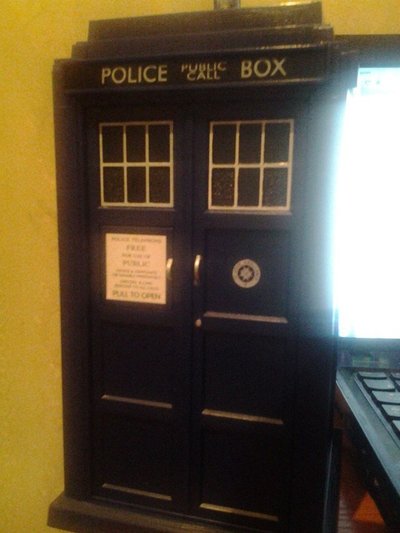

Как собрать свою Тардис
